Prägewalze aus Rotguss

Wie aus einem Rotguss-Rohling eine Prägewalze mit gleichmäßiger Rautenstruktur entsteht, von der Drehbearbeitung bis zur Prüfung auf der Koordinatenmessmaschine.

Johannes HeroldVeröffentlicht am Aktualisiert am 1 Min. Lesezeit

Prägewalze aus Rotguss mit gefräster Rautenstruktur, aufgespannt auf der Rundachse
  • StrukturRautenmuster, gefräst
  • AufspannungRundachse

Die Aufgabe

Prägewalzen übertragen ein Muster auf Folien, Papier oder Blech. Damit das Prägebild über die gesamte Breite gleichmäßig wird, müssen Rundlauf, Profiltiefe und Teilung der Struktur über die ganze Walzenlänge stimmen.

Fertigung

Der Rohling aus Rotguss wird zunächst auf Maß gedreht. Anschließend entsteht die Rautenstruktur im Fräsen mit einer Rundachse, Segment für Segment über den Umfang.

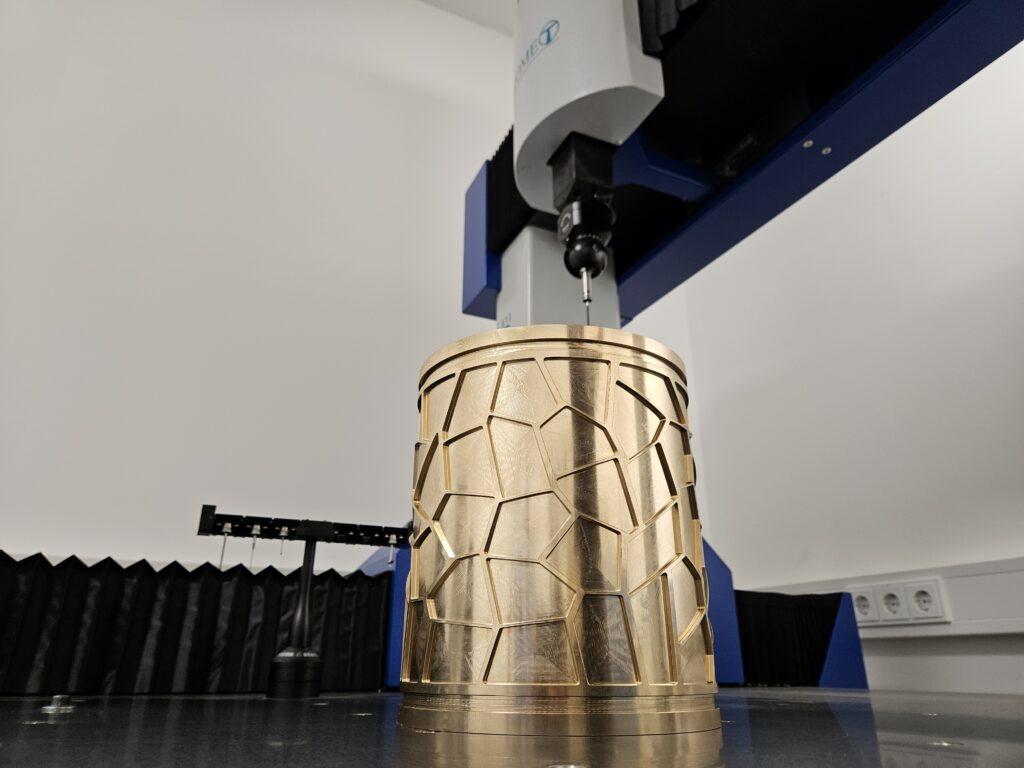

Prägewalze aus Rotguss mit Wabenstruktur unter dem Taster der Koordinatenmessmaschine
Abb. 1 Prüfung der Walze auf der Koordinatenmessmaschine

Prüfung

Vor der Auslieferung wird die Walze auf der Koordinatenmessmaschine im klimatisierten Messraum gegen die CAD-Daten geprüft. Zu jedem Auftrag erhält der Kunde ein Messprotokoll.

Eckdaten

Werkstoff
Rotguss
Verfahren
Drehen, Fräsen mit Rundachse
Struktur
Rautenmuster über den gesamten Umfang
Prüfung
Koordinatenmessmaschine, gegen CAD
